Entra en cualquier instalación solar y los verás: pequeños conectores de plástico que unen panel con panel, string con cable, array con inversor. Son conectores MC4, y aunque no llaman mucho la atención, una mala conexión aquí puede dejar fuera de servicio un string entero.
Los conectores MC4 se encargan de unir módulos solares y cables FV en sistemas que van desde unos pocos paneles en tejado hasta arrays terrestres de varios megavatios. Tienen que transportar cientos de voltios en corriente continua, permanecer bajo el sol directo durante 25 años y nunca aflojarse, todo ello sin convertirse en el eslabón más débil del sistema.
En TreAsun, fabricamos conectores compatibles MC4 que cumplen con estas exigencias. Esto es lo que necesitas saber antes de especificarlos para tu próximo proyecto.
De Dónde Viene el Nombre
"MC4" significa Multi-Contact, 4 mm. Multi-Contact (ahora Stäubli) desarrolló el diseño original, y el "4" se refiere al diámetro del pin de contacto. Sustituyeron a conectores FV anteriores que eran más lentos de instalar y menos consistentes en cuanto al sellado contra la intemperie. Las mejoras clave fueron el ensamblaje a presión, la impermeabilización integrada y un mecanismo de bloqueo que se mantiene firme incluso cuando los cables reciben tirones.

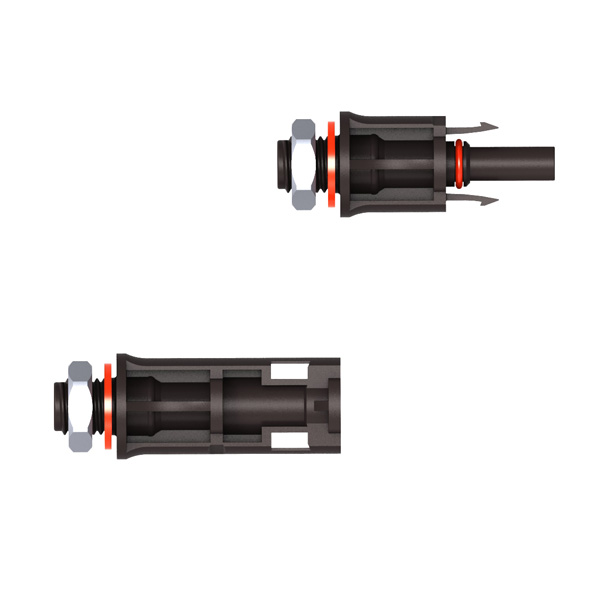

Cuatro Piezas Que Importan
Un conector MC4 no es complicado, pero cada pieza cuenta:
1. Carcasa — La cubierta exterior recibe todo el castigo. Una buena carcasa resiste el agrietamiento por rayos UV y mantiene la rigidez dieléctrica en todo el rango de temperatura, típicamente de -40°C a +85°C.
2. Pin de contacto — Por aquí fluye la corriente. La aleación de cobre con baño de estaño o plata mantiene baja la resistencia de contacto. Cuando la resistencia aumenta, también lo hace el calor, y los conectores calientes se degradan más rápido.
3. Junta — La junta tórica o el anillo de estanqueidad impiden la entrada de agua y polvo. La mayoría de los conectores de calidad tienen clasificación IP67 o IP68. IP67 soporta inmersión temporal; IP68 cubre inmersión continua, algo relevante si tu instalación se inunda o queda bajo nieve derretida intensa.
4. Mecanismo de bloqueo — El cierre a presión evita desconexiones accidentales por tirones de cable, vibración del viento o ciclos de dilatación térmica. Un conector que se suelta a mitad de un string genera riesgo de arco eléctrico.
Por Qué los Instaladores Usan MC4 por Defecto
Hay tres razones prácticas:
Montaje rápido — Crimpar el contacto, insertarlo en la carcasa, encajar a presión. Sin bornes de tornillo, sin cajas de conexiones. En una instalación residencial de 10 kW, esto ahorra tiempo real.
Resistencia a la intemperie — Los conectores FV viven al aire libre. Lluvia, nieve, alta humedad, rayos UV, todo. Un conector MC4 bien sellado no se inmuta.
Margen de tensión — Los sistemas modernos funcionan cada vez más a 1500V CC para recortar costes de cable y reducir el número de strings. Los conectores compatibles MC4 de calidad están homologados para ello, permitiendo diseñar strings más largos sin preocuparse por los puntos de conexión.
Original vs Compatible — Una Pregunta Que Vale la Pena Hacerse
Una pregunta habitual: "¿Puedo mezclar distintas marcas de conectores MC4?"
Técnicamente, muchos fabricantes producen productos compatibles con MC4. En la práctica, no todos funcionan bien juntos. Las diferencias en geometría de contacto, tolerancias de carcasa y material de junta pueden acumularse, y el resultado suele ser una mayor resistencia de contacto en el punto de unión.
En campo, la mezcla de marcas se ha relacionado con:
- Puntos calientes visibles en imágenes térmicas
- Entrada de agua en la interfaz de sellado
- Fallo prematuro del conector en strings de alta corriente
Si mezclas conectores de distintos proveedores, prueba la combinación específica bajo carga antes de desplegarla a gran escala. Mejor aún, utiliza una única fuente cualificada para todos los conectores de un mismo proyecto.
Los conectores TreAsun están diseñados y probados para funcionar de forma fiable como sistema. No recomendamos mezclarlos con piezas de terceros no probadas a menos que hayas verificado la compatibilidad por ti mismo.
Referencia Rápida: Especificaciones Típicas
Parámetro Especificación
Tensión nominal Hasta 1500V CC
Corriente nominal 30A–40A (según diseño)
Grado de protección IP67 / IP68
Material de contacto Aleación de cobre, baño de estaño o plata
Tamaño de cable 2,5mm², 4mm², 6mm² (10mm² disponible)
Temperatura de trabajo -40°C a +85°C
Método de conexión Crimpado
Conceptos Básicos de Cableado
Los conectores MC4 se crimpan sobre cable FV, típicamente de 2,5mm² a 6mm² para la mayoría de trabajos residenciales y comerciales. El propio cable debe soportar la exposición exterior: cubierta estabilizada contra UV, ignífugo y homologado para la tensión del sistema.
Un cable de sección insuficiente aumenta las pérdidas resistivas y genera calor en el conector. Para tiradas de cable largas, subir a 6mm² o incluso 10mm² merece la pena por el coste marginal del material.
Normas de Seguridad Que Realmente Importan
No desconectes bajo carga. Los arcos de CC no se autoextinguen como los de CA. Separar un conector MC4 mientras circula corriente puede mantener un arco el tiempo suficiente para fundir la superficie de contacto. El conector puede parecer intacto después, pero el daño ya está hecho: la resistencia aumenta y el siguiente fallo es cuestión de tiempo. Apaga siempre el inversor y aísla el string primero.
No mezcles marcas sin verificación. Vale la pena repetirlo. Incluso si dos conectores "encajan", las diferencias en el diseño de contacto pueden crear un punto débil. La experiencia de campo muestra que las conexiones de marcas mezcladas fallan con más frecuencia que los pares emparejados.
Dónde Se Usan los Conectores MC4
- Tejado residencial — conexión de paneles en strings serie, enlace a microinversores o inversores string, integración con sistemas de baterías
- Tejado comercial — fábricas y edificios de oficinas, a menudo sistemas de 1500V CC con strings más largos
- Escala utility — arrays terrestres donde la fiabilidad a gran escala no es negociable; un fallo de conector aquí significa pérdida de ingresos
- Portátil y aislado — generadores solares, estaciones de energía móviles, instalaciones marinas y para autocaravanas
Certificaciones Que Respaldan el Producto
Los conectores compatibles MC4 deben contar con certificaciones de ensayo independientes. Las que importan para los mercados globales:
- TÜV Rheinland — ampliamente reconocido en Europa y Asia para seguridad de componentes FV
- UL Listed — requerido para instalaciones en Norteamérica
- Marcado CE — obligatorio para el mercado europeo
- RoHS — restringe sustancias peligrosas, requerido en la UE
Los conectores TreAsun cuentan con estas certificaciones. Si necesitas documentación para la presentación de tu proyecto, consúltanos.
Por Qué Trabajar con TreAsun
Nos centramos en una sola cosa: productos de conexión fotovoltaica. Esto incluye conectores compatibles MC4, conjuntos de cable FV, conectores con fusible solar, conectores con diodo y arneses de cableado a medida.
Lo que esto significa para tu proyecto:
- Fabricamos conectores a diario, no como negocio secundario. El control de calidad está integrado en la línea de producción.
- Si tu proyecto necesita una longitud de cable no estándar, una configuración de conector específica o marca personalizada, podemos hacerlo.
- Nuestro equipo técnico puede ayudarte a validar la compatibilidad de conectores si estás cambiando de proveedor o mezclando componentes.
Los conectores MC4 son un componente pequeño, pero transportan toda la salida de un array solar. Ahí no es donde se recortan gastos.
