Un programa OEM de conectores MC4 de 1500 V se divide en dos mitades. El color de la carcasa, el marcado del logotipo, el tipo de cable y la geometría del sobremoldeado se fabrican según su plano. El contacto, el sellado y la geometría de bloqueo se mantienen tal como están certificados, porque son las piezas que soportan la clasificación de 1500 V. Treasol es un fabricante independiente en Dongguan y no está vinculado a Stäubli, titular de la marca MC4.
El reparto de abajo es el que importa comercialmente: cambiar las piezas de la izquierda es una cuestión de utillaje y artes finales; cambiar las de la derecha es una cuestión de repetir ensayos. Los programas que se quedan a la izquierda avanzan rápido. Los que tocan el lado derecho necesitan un plan de ensayos antes de fabricar la muestra.
Los dos modelos de abajo están clasificados a 1500 V por TÜV Rheinland y UL y comparten la geometría de acople de 4 mm, de modo que un conector de cable y un conector de panel fabricados con el mismo programa acoplan entre sí. Los valores son los datos de producto publicados.
| Parámetro | Conector de cable CN4U-C | Conector de panel CN4U-P |
|---|---|---|
| Tensión nominal | 1500 V (TÜV), 1500 V (UL) | 1500 V (TÜV), 1500 V (UL) |
| Corriente nominal | 70 A máx. | 52 A máx. |
| Tensión de ensayo | 12 kV (TÜV, 50 Hz, 1 min) | 12 kV (TÜV, 50 Hz, 1 min) |
| Resistencia de contacto | inferior a 0,5 mΩ | inferior a 0,5 mΩ |
| Grado de protección | IP68 | IP68 |
| Rango de temperatura ambiente | -40 °C a +85 °C | -40 °C a +85 °C |
| Material aislante | PPE / PA66 | PPE / PA66 |
| Material del contacto | Cobre estañado | Cobre estañado |
| Clase de inflamabilidad | UL 94 V-0 | UL 94 V-0 |
| Clase de seguridad | II | II |
| Dimensiones del pin | 4 mm | 4 mm |
| Sección del conductor | 2,5 / 4,0 / 6,0 / 10 / 16 mm² (14-6 AWG) | 2,5 / 4,0 / 6,0 mm² (14-10 AWG) |
Las dimensiones completas, las curvas de derrateo y el certificado aplicable a cada modelo están en los datos de producto de CN4U-C y CN4U-P, y en la biblioteca de fichas técnicas.
«Compatible MC4» describe la geometría de acople de 4 mm: macho y hembra encajan y se bloquean. Es una afirmación dimensional, no una certificación. No dice que un conector de un fabricante y otro de otro fabricante se hayan ensayado juntos, ni transfiere un certificado de un producto a otro.
En Estados Unidos la exigencia está escrita en el código, no dejada a interpretación. NEC 690.33(C) exige que los conectores acoplados sean del mismo tipo y del mismo fabricante, o que ambos fabricantes documenten la compatibilidad. Cuando una pareja mixta es inevitable, la documentación tiene que existir antes de la instalación, no después de una avería. Nuestra guía de acoplamiento cruzado desarrolla el mismo límite con más detalle.
Marca registrada e independencia. MC4 es una marca registrada de Stäubli Electrical Connectors. Treasol es un fabricante independiente de conectores FV y no está afiliado, autorizado ni respaldado por Stäubli. No afirmamos que nuestros conectores sean idénticos a los productos Stäubli ni intercambiables con ellos en todos los aspectos.
Lo que no escribimos. No describimos ningún conector como «100 % compatible con MC4» ni damos un porcentaje de compatibilidad. Cuando un cliente pide un conjunto mixto, solicitamos las dos referencias y respondemos por escrito.
La prueba práctica es el ajuste mecánico más una clasificación documentada. Si un programa necesita un conector que acople con una base ya instalada, la mitad de acople se especifica en el plano y se verifica en muestras antes de la tirada: la misma puerta que cualquier otro requisito dimensional. Los detalles de la geometría están en la página del conector compatible MC4.
Siete puertas. Cada una produce algo que el cliente firma antes de que empiece la siguiente, así que el calendario no es una suposición y la muestra no es una pieza hecha a mano.
Plano o especificación objetivo, tipo de cable, sección, cantidad, mercado de destino y norma que debe cumplir el conjunto.
Entregable: paquete de RFQViabilidad frente al diseño certificado, tolerancias, método de engaste y de inyección, y plan de ensayos de la pieza terminada.
2-3 días hábilesUtillaje existente, modificado o nuevo. Coste, plazo y propiedad del utillaje se acuerdan por escrito antes de cortar nada.

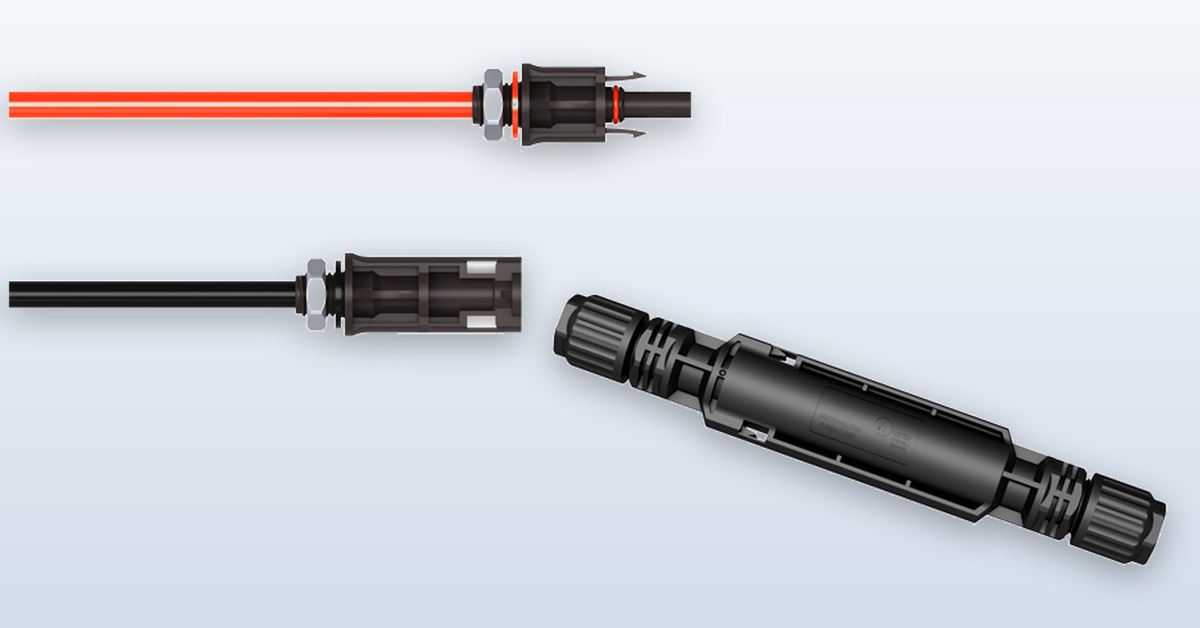

Entregable: plan de utillajeLas muestras se fabrican en la línea con el utillaje de producción, para que representen la tirada real.
5-7 o 7-12 días hábilesControl dimensional, fuerza de tracción del engaste, resistencia de contacto y verificación de IP, informados contra el plano.
Aprobación del clienteInyección, engaste, ensamblaje e inspección en proceso contra el plano liberado.
15-20 o 20-30 díasEmbalaje de marca propia, marcado de cajas, documentos y entrega al transitario designado.
Entregable: lista de embalaje
Los controles de abajo son los que se ejecutan en planta con el equipo mostrado, en la línea de producción y no en un laboratorio aparte. El proceso completo, incluidas la inyección, el engaste y el ensamblaje, está documentado en la página del proceso de fabricación.
| Control | Qué demuestra | Equipo |
|---|---|---|
| Fuerza de tracción del engaste | El engaste retiene el conductor bajo carga, con el límite fijado por sección | Dinamómetro de tracción, máquina de tracción |
| Resistencia de contacto | La unión se mantiene por debajo del límite publicado a corriente nominal | Fuente de alimentación CC programable, medición de miliohmios |
| Rigidez dieléctrica | El aislamiento soporta la tensión de ensayo sin perforación | Equipo de ensayo de rigidez dieléctrica |
| Fuerza de inserción y extracción | El pestillo engancha y libera dentro de la ventana de fuerza especificada | Fuerza de inserción y extracción tester |
| Protección contra penetración | La pareja acoplada y la entrada de cable mantienen la clasificación IP68 | Banco de ensayo de IP |
| Calor húmedo y ciclos de temperatura | La carcasa y la junta resisten el entorno de servicio | Cámara de temperatura y humedad constante |
Muestreo. La fuerza de tracción del engaste y la resistencia de contacto se controlan en el ajuste inicial y a intervalos definidos durante la tirada; los controles visuales y dimensionales se hacen en cada conjunto montado. El plan de muestreo exacto de cada programa queda escrito en el documento de inspección que viaja con el pedido.
Las cifras de abajo son las que comprometemos por escrito. Cuando un dato depende del programa (utillaje, cantidad, destino), se confirma con la cotización en lugar de estimarse aquí.
| Concepto | Postura |
|---|---|
| Cantidad mínima, modelos estándar | Sin mínimo fijo. Los modelos estándar se pueden pedir desde una pieza. |
| Cantidad mínima, tirada OEM | Se cotiza por programa. Depende de si se puede usar utillaje existente o hay que construir uno nuevo. |
| Muestras | 1-5 juegos, fabricados antes de la tirada y descontados de ella. |
| Plazo de muestras | 5-7 días hábiles para una configuración repetida, 7-12 días hábiles para un plano nuevo. |
| Plazo de producción | 15-20 días tras liberar el plano en una configuración repetida, 20-30 días tras aprobar la muestra cuando el diseño es nuevo o requiere utillaje de sobremoldeado nuevo. |
| Embalaje | Cajas a granel como estándar. Bolsas de marca propia, marcado impreso de cajas, códigos de barras y fajos etiquetados se producen según sus artes finales. |
| Condiciones de comercio | Se confirman con la cotización según destino y volumen del pedido. |
| Condiciones de pago | Se confirman con la cotización. Utillaje y producción se facturan por separado cuando se construye un molde nuevo. |
Para compradores que revenden en lugar de fabricar con su propio nombre, el programa de suministro mayorista para distribuidores recoge los precios por tramos, los palés mixtos y el paquete documental. Para conjuntos y no conectores sueltos, la línea de mazos de cables FV a medida cubre derivaciones, prolongaciones de string y mazos de entrada al inversor.
Sí. La carcasa puede llevar marcado láser, tampografía o marca moldeada, y el color se puede cambiar según su especificación. Antes de fabricar la muestra hace falta un plano de marcado o un archivo de artes finales; la marca se aplica en la pieza de producción, no se añade después.
Los modelos estándar no tienen mínimo fijo y se pueden pedir desde una pieza. Una tirada OEM con color, marcado, cable o sobremoldeado propios se cotiza por programa, porque la cantidad depende de si se usa utillaje existente o hay que construir uno nuevo.
La clasificación pertenece a la construcción ensayada. Los cambios de color de carcasa, marcado, tipo de cable y geometría de sobremoldeado se evalúan frente al diseño certificado, y cualquier cambio que afecte al contacto, al sellado o a la geometría de bloqueo vuelve a ensayos. El alcance del certificado aplicable se confirma por modelo antes de liberar el pedido.
El terminal debe engastarse con una herramienta y una matriz adecuadas a ese terminal y a esa sección. Suministramos o especificamos la herramienta, la matriz y el límite de fuerza de tracción para las secciones en uso, y las muestras de engaste se verifican antes de arrancar la producción.
Una geometría de contacto de 4 mm puede acoplar mecánicamente, pero eso no equivale a una combinación certificada ni permitida. NEC 690.33(C) exige que los conectores acoplados sean del mismo tipo y del mismo fabricante, o que ambos fabricantes documenten la compatibilidad. Las parejas mixtas deben tratarse como una decisión de ingeniería con confirmación escrita, no como una suposición.
Las muestras tardan 5-7 días hábiles en una configuración repetida y 7-12 días hábiles con un plano nuevo. La producción tarda 15-20 días tras liberar el plano en una configuración repetida, y 20-30 días tras aprobar la muestra cuando el diseño es nuevo o requiere utillaje de sobremoldeado nuevo. El transporte y cualquier inspección del cliente se suman al plazo puerta a puerta.
Envíe el plano o la especificación objetivo y la franja anual que tiene prevista. Ingeniería responde con una nota de viabilidad, la situación del utillaje y un calendario de muestras.
Envíe el plano, el mercado de destino y la franja anual. Le diremos qué se puede cambiar, qué no, y cuánto costará y tardará la primera pieza.
