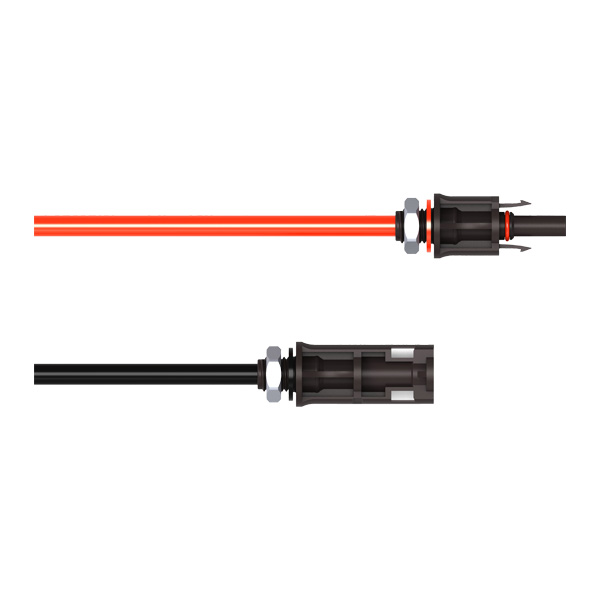

Entre em qualquer instalação solar e você os verá: pequenos conectores plásticos ligando painel a painel, string a cabo, array a inversor. São conectores MC4 e, embora não recebam muita atenção, uma conexão ruim aqui pode derrubar um string inteiro.
Os conectores MC4 fazem o trabalho de unir módulos solares e cabos FV em sistemas que vão desde alguns painéis em telhado até arrays terrestres de múltiplos megawatts. Eles precisam transportar centenas de volts em corrente contínua, ficar sob sol direto por 25 anos e nunca se soltar — tudo isso sem se tornar o elo mais fraco do sistema.
Na TreAsun, fabricamos conectores compatíveis MC4 que atendem a essas exigências. Aqui está o que você precisa saber antes de especificá-los para o seu próximo projeto.
De Onde Vem o Nome
"MC4" significa Multi-Contact, 4 mm. A Multi-Contact (atual Stäubli) desenvolveu o design original, e o "4" refere-se ao diâmetro do pino de contato. Eles substituíram conectores FV anteriores que eram mais lentos de instalar e menos consistentes em termos de vedação contra intempéries. As principais melhorias foram montagem por encaixe, impermeabilização integrada e um mecanismo de travamento que se mantém firme mesmo quando os cabos são puxados.
Quatro Peças Que Fazem Diferença
Um conector MC4 não é complicado, mas cada peça importa:
1. Invólucro — A carcaça externa recebe todo o castigo. Bons invólucros resistem a rachaduras por UV e mantêm a rigidez dielétrica em toda a faixa de temperatura, tipicamente de -40°C a +85°C.
2. Pino de contato — É por aqui que a corrente flui. Liga de cobre com banho de estanho ou prata mantém baixa a resistência de contato. Quando a resistência aumenta, o calor também sobe, e conectores quentes se degradam mais rápido.
3. Vedação — A gaxeta ou o anel de vedação impede a entrada de água e poeira. A maioria dos conectores de qualidade possui classificação IP67 ou IP68. IP67 suporta imersão temporária; IP68 cobre imersão contínua — relevante se sua instalação sofrer inundação ou ficar sob neve derretida intensa.
4. Mecanismo de travamento — O encaixe por pressão evita desconexão acidental por puxões de cabo, vibração do vento ou ciclos de dilatação térmica. Um conector que se solta no meio de um string gera risco de arco elétrico.
Por Que os Instaladores Usam MC4 como Padrão
Existem três razões práticas:
Montagem rápida — Crimpe o contato, empurre-o no invólucro, encaixe. Sem bornes de parafuso, sem caixas de junção. Em uma instalação residencial de 10 kW, isso economiza tempo real.
Resistência às intempéries — Conectores FV vivem ao ar livre. Chuva, neve, alta umidade, UV — tudo isso. Um conector MC4 bem vedado não se importa.
Margem de tensão — Sistemas modernos operam cada vez mais a 1500V CC para reduzir custos de cabo e diminuir o número de strings. Conectores compatíveis MC4 de qualidade são homologados para isso, permitindo projetar strings mais longos sem se preocupar com os pontos de conexão.
Original vs Compatível — Uma Pergunta Que Vale a Pena Fazer
Uma pergunta comum: "Posso misturar marcas diferentes de conectores MC4?"
Tecnicamente, muitos fabricantes produzem produtos compatíveis com MC4. Na prática, nem todos funcionam bem juntos. Diferenças na geometria de contato, tolerâncias do invólucro e material de vedação podem se acumular, e o resultado costuma ser maior resistência de contato no ponto de união.
Em campo, a mistura de marcas tem sido associada a:
- Pontos quentes visíveis em imagens térmicas
- Entrada de água na interface de vedação
- Falha prematura do conector em strings de alta corrente
Se você estiver misturando conectores de fornecedores diferentes, teste a combinação específica sob carga antes de implantar em escala. Melhor ainda, use uma única fonte qualificada para todos os conectores de um determinado projeto.
Os conectores TreAsun são projetados e testados para funcionar de forma confiável quando usados como um sistema. Não recomendamos misturar com peças de terceiros não testadas, a menos que você mesmo tenha verificado a compatibilidade.
Referência Rápida: Especificações Típicas
Parâmetro Especificação
Tensão nominal Até 1500V CC
Corrente nominal 30A–40A (dependendo do design)
Grau de proteção IP67 / IP68
Material de contato Liga de cobre, banho de estanho ou prata
Bitola do cabo 2,5mm², 4mm², 6mm² (10mm² disponível)
Temperatura de operação -40°C a +85°C
Método de conexão Crimpagem
Conceitos Básicos de Cabeamento
Os conectores MC4 são crimpados em cabo FV — tipicamente de 2,5mm² a 6mm² para a maioria dos trabalhos residenciais e comerciais. O próprio cabo deve suportar exposição externa: capa estabilizada contra UV, retardante de chamas e homologado para a tensão do sistema.
Subdimensionar o cabo aumenta as perdas resistivas e gera calor no conector. Para lances de cabo mais longos, subir para 6mm² ou até 10mm² vale o custo marginal do material.
Regras de Segurança Que Realmente Importam
Não desconecte sob carga. Arcos de CC não se autoextinguem como os arcos de CA. Separar um conector MC4 enquanto a corrente está fluindo pode sustentar um arco por tempo suficiente para derreter a superfície de contato. O conector pode parecer intacto depois, mas o dano está feito — a resistência sobe, e a próxima falha é questão de tempo. Sempre desligue o inversor e isole o string primeiro.
Não misture marcas sem verificação. Vale repetir. Mesmo que dois conectores "encaixem", diferenças no design de contato podem criar um ponto fraco. A experiência de campo mostra que conexões de marcas misturadas falham com mais frequência do que pares combinados.
Onde os Conectores MC4 São Usados
- Telhado residencial — conectando painéis em strings série, ligação a microinversores ou inversores string, integração com sistema de baterias
- Telhado comercial — fábricas e edifícios de escritórios, frequentemente sistemas de 1500V CC com strings mais longos
- Escala utility — arrays terrestres onde a confiabilidade em grande escala é inegociável; uma falha de conector aqui significa perda de receita
- Portátil e off-grid — geradores solares, estações de energia móveis, instalações marítimas e para trailers
Certificações Que Respaldam o Produto
Conectores compatíveis MC4 devem possuir certificações de testes independentes. As que importam para os mercados globais:
- TÜV Rheinland — amplamente reconhecido na Europa e Ásia para segurança de componentes FV
- UL Listed — exigido para instalações na América do Norte
- Marcação CE — obrigatória para o mercado europeu
- RoHS — restringe substâncias perigosas, exigido na UE
Os conectores TreAsun possuem essas certificações. Se você precisar de documentação para a submissão do seu projeto, consulte nossa equipe.
Por Que Trabalhar com a TreAsun
Nós nos concentramos em uma única coisa: produtos de conexão fotovoltaica. Isso inclui conectores compatíveis MC4, conjuntos de cabos FV, conectores com fusível solar, conectores com diodo e chicotes elétricos personalizados.
O que isso significa para o seu projeto:
- Fabricamos conectores diariamente, não como atividade secundária. O controle de qualidade está incorporado à linha de produção.
- Se o seu projeto precisar de um comprimento de cabo não padronizado, uma configuração de conector específica ou marca personalizada, podemos fazer.
- Nossa equipe técnica pode ajudar a validar a compatibilidade de conectores se você estiver trocando de fornecedor ou misturando componentes.
Os conectores MC4 são um componente pequeno, mas transportam toda a saída de um array solar. Não é aí que se cortam custos.
