Betreten Sie eine beliebige Solarinstallations-Baustelle und Sie werden sie sehen: kleine Kunststoffstecker, die Modul mit Modul, String mit Kabel, Array mit Wechselrichter verbinden. Das sind MC4-Steckverbinder, und obwohl sie wenig Aufmerksamkeit erhalten, kann eine schlechte Verbindung hier einen ganzen String lahmlegen.
MC4-Steckverbinder übernehmen die Aufgabe, Solarmodule und PV-Kabel in Systemen zu verbinden, die von wenigen Dachmodulen bis zu Multi-Megawatt-Freiflächenanlagen reichen. Sie müssen Hunderte von Volt Gleichspannung führen, 25 Jahre lang direkter Sonneneinstrahlung standhalten und sich niemals lösen — und das alles, ohne zum schwächsten Glied im System zu werden.
| Modell | Typ | Nennstrom | Nennspannung | Schutzart | Leiterquerschnitt |
|---|---|---|---|---|---|

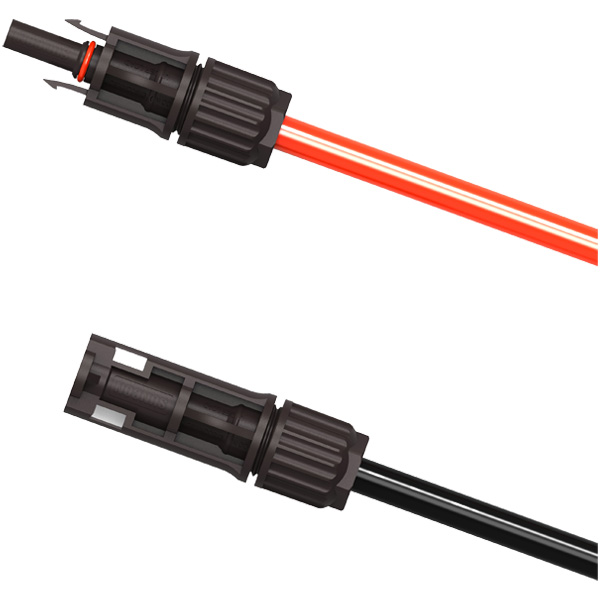

| CN4U-C | Kabelsteckverbinder | max. 70 A | 1500 V (TÜV und UL) | IP68 | 2,5 / 4 / 6 / 10 / 16 mm² |
| CN4U-P | Modulsteckverbinder | max. 52 A | 1500 V (TÜV und UL) | IP68 | 2,5 / 4 / 6 mm² |
| Branch Connector Series-2 | Abzweigsteckverbinder | max. 60 A am Ausgang | 1500 V (TÜV und UL) | IP68 | Abgestimmt auf das Eingangskabel |
| F4C-200-1085 | Sicherungssteckverbinder | 1–30 A | 1500 V (TÜV und UL) | IP68 | 2,5 / 4 / 6 / 10 mm² |
| D4A | Diodensteckverbinder | 1–8 A | 1000 V (TÜV), 600 V (UL) | IP68 | Ø4 mm Stift |
| D4B | Diodensteckverbinder | 30 A | 1500 V | IP67 | Ø4 mm Stift |
| H1Z2Z2-K Solarkabel | PV-Kabel | Auslegung nach Querschnitt | 1,5 kV DC (1500-V-Anlagen) | UV- und ozonbeständig | 2,5 / 4 / 6 / 10 / 16 mm² |
Bei Treasol stellen wir MC4-kompatible Steckverbinder her, die diesen Anforderungen gerecht werden. Hier erfahren Sie, was Sie wissen müssen, bevor Sie sie für Ihr nächstes Projekt spezifizieren.
Woher der Name Kommt
"MC4" steht für Multi-Contact, 4 mm. Multi-Contact (heute Stäubli) entwickelte das ursprüngliche Design, und die "4" bezieht sich auf den Durchmesser des Kontaktstifts. Sie ersetzten frühere PV-Steckverbinder, die langsamer zu installieren und in puncto Wetterschutz weniger zuverlässig waren. Die wichtigsten Verbesserungen waren die einrastende Montage, integrierte Abdichtung und ein Verriegelungsmechanismus, der auch bei Zug am Kabel fest hält.
Vier Teile, auf Die Es Ankommt
Ein MC4-Steckverbinder ist nicht kompliziert, aber jedes Teil zählt:
1. Gehäuse — Die äußere Hülle bekommt die ganze Belastung ab. Gute Gehäuse widerstehen UV-Rissbildung und halten die Spannungsfestigkeit über den gesamten Temperaturbereich aufrecht, typischerweise von -40 °C bis +85 °C.
2. Kontaktstift — Hier fließt der Strom. Kupferlegierung mit Zinn- oder Silberbeschichtung hält den Übergangswiderstand niedrig. Wenn der Widerstand steigt, steigt auch die Wärme, und heiße Steckverbinder altern schneller.
3. Dichtung — Die Dichtung oder der O-Ring hält Wasser und Staub fern. Die meisten Qualitätssteckverbinder haben die Schutzart IP67 oder IP68. IP67 bewältigt kurzzeitiges Untertauchen; IP68 deckt dauerhaftes Untertauchen ab — relevant, wenn Ihre Anlage überschwemmt wird oder in starkem Schmelzwasser steht.
4. Verriegelung — Der Schnappverschluss verhindert unbeabsichtigtes Trennen durch Kabelzug, Windvibration oder thermische Ausdehnungszyklen. Ein Steckverbinder, der sich mitten im String löst, erzeugt eine Lichtbogengefahr.
Warum Installateure Standardmäßig auf MC4 Setzen
Es gibt drei praktische Gründe:
Schnelle Montage — Kontakt crimpen, ins Gehäuse schieben, einrasten. Keine Schraubklemmen, keine Verteilerdosen. Bei einer 10-kW-Wohnanlage spart das echte Zeit.
Wetterbeständigkeit — PV-Steckverbinder leben im Freien. Regen, Schnee, hohe Luftfeuchtigkeit, UV-Strahlung — alles davon. Ein ordnungsgemäß abgedichteter MC4-Steckverbinder macht das nichts aus.
Spannungsreserve — Moderne Systeme arbeiten zunehmend mit 1500 V DC, um Kabelkosten zu senken und die String-Anzahl zu reduzieren. Qualitativ hochwertige MC4-kompatible Steckverbinder sind dafür ausgelegt, sodass Sie längere Strings planen können, ohne sich um die Verbindungspunkte sorgen zu müssen.
Original vs. Kompatibel — Eine Frage, Die Sich Lohnt
Eine häufige Frage: "Kann ich verschiedene Marken von MC4-Steckverbindern mischen?"
Technisch gesehen stellen viele Hersteller MC4-kompatible Produkte her. Praktisch funktionieren nicht alle gut zusammen. Unterschiede in der Kontaktgeometrie, Gehäusetoleranzen und im Dichtungsmaterial können sich summieren — und das Ergebnis ist oft ein höherer Übergangswiderstand an der Verbindungsstelle.
In der Praxis wurde die Mischung von Marken zurückverfolgt auf:
- Heiße Stellen, sichtbar in Wärmebildaufnahmen
- Wassereintritt an der Dichtungsschnittstelle
- Vorzeitiger Steckverbinderausfall in Hochstrom-Strings
Wenn Sie Steckverbinder verschiedener Anbieter mischen, testen Sie die spezifische Kombination unter Last, bevor Sie sie im großen Maßstab einsetzen. Besser noch: Verwenden Sie eine einzige qualifizierte Quelle für alle Steckverbinder eines bestimmten Projekts.
Treasol-Steckverbinder sind so konzipiert und getestet, dass sie als System zuverlässig funktionieren. Wir empfehlen nicht, sie mit ungetesteten Fremdteilen zu mischen, es sei denn, Sie haben die Kompatibilität selbst verifiziert.
Kurzübersicht: Typische Technische Daten
Parameter Spezifikation
Nennspannung Bis zu 1500 V DC
Nennstrom 30 A–40A (designabhängig)
Schutzart IP67 / IP68
Kontaktmaterial Kupferlegierung, Zinn- oder Silberbeschichtung
Kabelquerschnitt 2,5mm², 4mm², 6mm² (10mm² verfügbar)
Betriebstemperatur -40 °C bis +85 °C
Anschlussart Crimpen
Grundlagen der Kabelkonfektionierung
MC4-Steckverbinder werden auf PV-Kabel gecrimpt — typischerweise 2,5mm² bis 6mm² für die meisten privaten und gewerblichen Anwendungen. Das Kabel selbst muss der Außenexposition standhalten: UV-stabilisierter Mantel, flammhemmend und für die Systemspannung ausgelegt.
Ein zu geringer Kabelquerschnitt erhöht die Widerstandsverluste und erzeugt Wärme am Steckverbinder. Bei längeren Kabelstrecken lohnt sich der Umstieg auf 6mm² oder sogar 10mm² angesichts der geringen Mehrkosten.
Sicherheitsregeln, Die Wirklich Zählen
Nicht unter Last trennen. Gleichstrom-Lichtbögen erlöschen nicht von selbst wie Wechselstrom-Lichtbögen. Das Auseinanderziehen eines MC4-Steckverbinders bei fließendem Strom kann einen Lichtbogen lange genug aufrechterhalten, um die Kontaktoberfläche zu schmelzen. Der Steckverbinder mag danach intakt aussehen, aber der Schaden ist angerichtet — der Widerstand steigt, und der nächste Ausfall ist nur eine Frage der Zeit. Schalten Sie immer zuerst den Wechselrichter aus und trennen Sie den String.
Keine Markenmischung ohne Verifizierung. Dies sei nochmals betont. Selbst wenn zwei Steckverbinder "passen", können Unterschiede im Kontaktdesign eine Schwachstelle schaffen. Die Praxiserfahrung zeigt, dass gemischte Markenverbindungen häufiger ausfallen als aufeinander abgestimmte Paare.
Wo MC4-Steckverbinder Eingesetzt Werden
- Wohndach — Reihenschaltung von Modulen in Strings, Anbindung an Mikrowechselrichter oder Stringwechselrichter, Batteriesystem-Integration
- Gewerbedach — Fabriken und Bürogebäude, oft 1500 V-DC-Systeme mit längeren Strings
- Großanlagen — Freiflächenanlagen, bei denen Zuverlässigkeit im großen Maßstab unverhandelbar ist; ein Steckverbinderausfall bedeutet hier Ertragsverlust
- Tragbar und Inselbetrieb — Solargeneratoren, mobile Energiestationen, Boots- und Wohnmobil-Installationen
Zertifizierungen, Die Das Produkt Untermauern
MC4-kompatible Steckverbinder sollten über unabhängige Prüfzertifikate verfügen. Die für globale Märkte relevanten:
- TÜV Rheinland — in Europa und Asien weithin anerkannt für PV-Komponentensicherheit
- UL Listed — erforderlich für Installationen in Nordamerika
- CE-Kennzeichnung — verpflichtend für den europäischen Markt
- RoHS — beschränkt gefährliche Stoffe, in der EU vorgeschrieben
Treasol-Steckverbinder besitzen diese Zertifizierungen. Wenn Sie Dokumentation für Ihre Projekteinreichung benötigen, wenden Sie sich an unser Team.
Warum mit Treasol Arbeiten
Wir konzentrieren uns auf eine Sache: Photovoltaik-Verbindungsprodukte. Dazu gehören MC4-kompatible Steckverbinder, PV-Kabelkonfektionen, Solar-Sicherungssteckverbinder, Diodensteckverbinder und kundenspezifische Kabelbäume.
Was das für Ihr Projekt bedeutet:
- Wir fertigen Steckverbinder täglich, nicht als Nebengeschäft. Die Qualitätskontrolle ist fest in der Produktionslinie verankert.
- Wenn Ihr Projekt eine nicht standardmäßige Kabellänge, eine bestimmte Steckverbinderkonfiguration oder eigenes Branding benötigt, können wir das umsetzen.
- Unser technisches Team kann Ihnen bei der Validierung der Steckverbinderkompatibilität helfen, wenn Sie den Lieferanten wechseln oder Komponenten mischen.
MC4-Steckverbinder sind ein kleines Bauteil, aber sie führen die gesamte Leistung eines Solar-Arrays. Daran sollte nicht gespart werden.
