O que o NEC 2026 mudou na 690.33(C): a interconectabilidade deve ser documentada pelos dois fabricantes

A edição 2026 da NFPA 70 alterou uma frase na 690.33(C), e a mudança é pequena o suficiente para passar despercebida numa primeira leitura. Onde a edição 2023 aceitava uma interconectabilidade «descrita nas instruções do fabricante», a edição 2026 exige que ela seja «documentada pelos dois fabricantes». Para quem compra, especifica ou instala conectores fotovoltaicos numa jurisdição que adotou o NEC 2026, essa mudança transfere a obrigação de uma parte para duas, e transforma uma garantia verbal em algo que precisa existir por escrito antes de os conectores serem acoplados.

O texto completo do parágrafo é curto. Entender o que ele muda e o que não muda importa mais do que memorizar a redação.

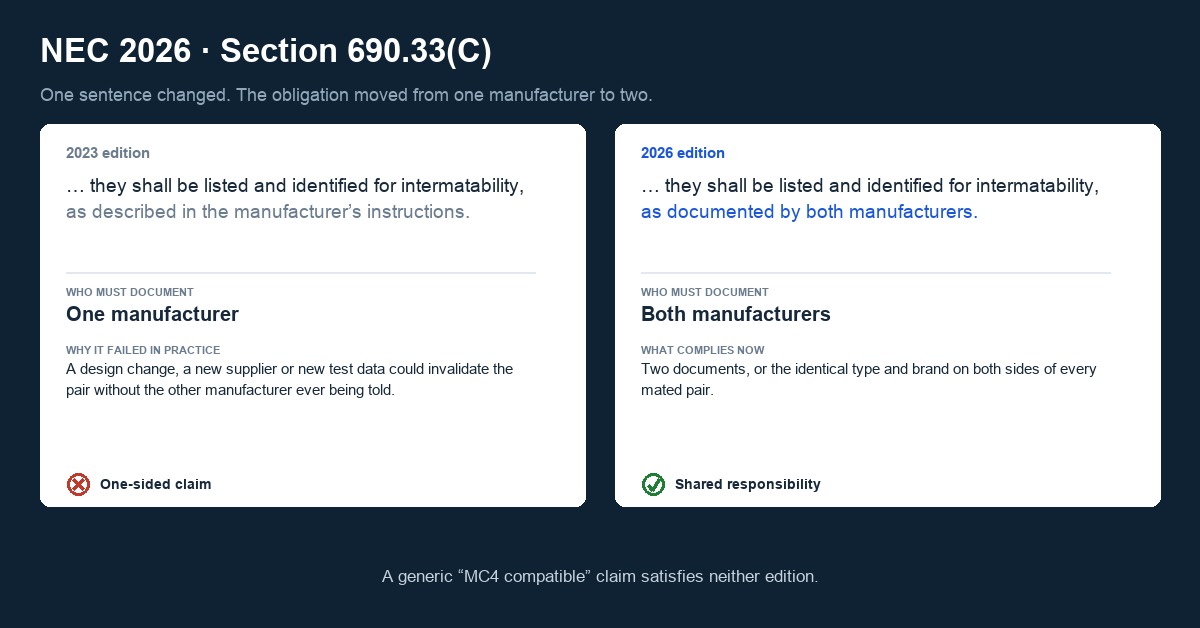

1. Os dois textos, lado a lado

NEC 2023, 690.33(C) Tipo: «Where mating connectors are not of the identical type and brand, they shall be listed and identified for intermatability, as described in the manufacturer's instructions».

NEC 2026, 690.33(C) Tipo: «Where mating connectors are not an identical type and brand, they shall be listed and identified for intermatability, as documented by both manufacturers».

Tudo antes da vírgula permanece: os conectores continuam tendo de ser listados e continuam tendo de ser identificados para a interconectabilidade. O que mudou é de quem é a documentação que vale. Na redação anterior, as instruções de um único fabricante podiam sustentar a afirmação. Na redação de 2026, cada fabricante das duas metades do par precisa ter avaliado o acoplamento e tê-lo documentado.

2. O que a revisão não alterou

A 690.33(C) está dentro de uma seção que cobre mais do que a interconectabilidade, e o restante não foi tocado. Conectores usados em circuitos fotovoltaicos acima de 30 V CC continuam tendo de ser do tipo com trava ou bloqueio, continuam tendo de ser acessíveis e continuam tendo de ser listados para a finalidade. A polarização, o requisito de que um conector não seja intercambiável com receptáculos de outros sistemas na mesma instalação e as regras sobre abrir um conector acoplado sob carga permanecem como estavam.

Essa distinção importa em campo. Um par acoplado que atende à 690.33(C) em documentação continua reprovando se os conectores não têm trava, ou se é usado um conector que pode ser separado à mão num circuito de CC. A documentação de interconectabilidade é uma condição adicional, não um substituto do resto da seção.

3. Por que a frase foi reescrita

O raciocínio técnico da revisão está registrado no processo de mudança de código: a abordagem anterior «presumia que a documentação de um único fabricante era suficiente para confirmar o acoplamento correto com o conector de outro fabricante, mas a experiência de campo mostrou que as instruções de alguns produtos não trazem o nível de detalhe necessário para assegurar compatibilidade suficiente».

O modo de falha é específico. Um fabricante qualifica seu conector como um sistema: geometria do contato, força da mola, revestimento, tolerâncias da carcaça e compressão da vedação são controlados conforme seus próprios desenhos. Se esse fabricante depois revisa o projeto do contato, troca um fornecedor ou atualiza os dados de ensaio, o conector vendido com a mesma referência pode deixar de acoplar como acoplava com o produto de outra marca, e o outro fabricante não tem como saber. Na redação de 2023, o instalador podia acoplar legalmente dois conectores que já não estavam listados juntos como compatíveis.

Um conector fotovoltaico acoplado é um sistema de contato vedado que conduz CC continuamente. Pequenas diferenças no ajuste do contato ou na compressão da vedação elevam a resistência de contato e deixam entrar umidade. Num string que conduz corrente por horas, isso vira calor, e calor num contato se retroalimenta: a oxidação eleva a resistência, a resistência eleva a temperatura, a temperatura acelera a oxidação. O mecanismo é o mesmo descrito em A qualidade ruim de conectores FV pode causar incêndios?, e a revisão do NEC é uma tentativa de fechar a lacuna documental que permite instalar pares não correspondentes.

4. O que «listado e identificado para interconectabilidade» exige

«Interconectabilidade» é um termo que vem da UL 6703, a norma de produto que cobre conectores para uso em sistemas fotovoltaicos. O listado é emitido por um laboratório de ensaio reconhecido após avaliação frente a essa norma. Portanto, o requisito da 690.33(C) não é atendido por:

• uma afirmação de que o conector é «compatível MC4», frase que descreve uma família mecânica, não um listado;
• um desenho dimensional mostrando que dois conectores se encaixam fisicamente;
• a garantia verbal de um fornecedor, ou uma linha no catálogo de um distribuidor;
• valores de IP iguais em duas fichas técnicas: a proteção contra ingresso é avaliada com o conector acoplado à sua contraparte designada e não diz nada sobre um par misto.

O que atende é um registro de listado que nomeie o par específico e, a partir de 2026, documentação dos dois fabricantes desse par.

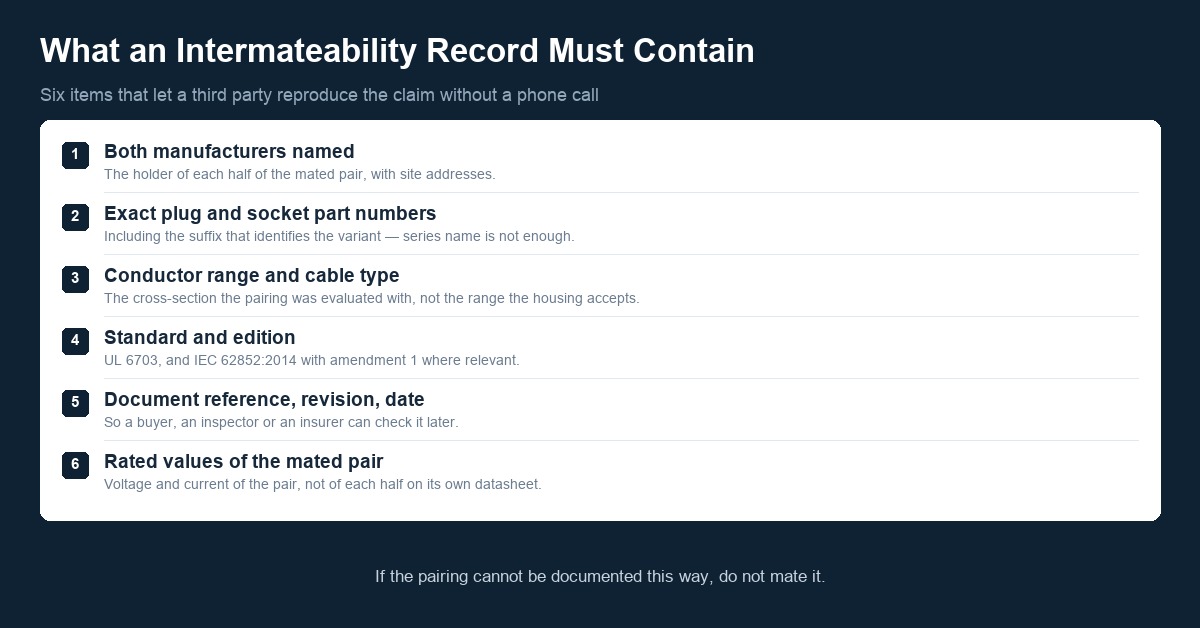

5. O que a documentação precisa conter

Quando um par entre marcas realmente está listado, o processo deve permitir que um terceiro reproduza a afirmação sem fazer uma ligação. Na prática, um registro utilizável contém:

• o nome dos dois fabricantes;
• as referências exatas de plugue e tomada de cada lado, incluindo qualquer sufixo que identifique uma variante;
• a faixa de seção do condutor e o tipo de cabo com que o par foi avaliado;
• a norma e a edição aplicáveis (UL 6703 e, quando for o caso, IEC 62852);
• a referência do documento, sua revisão e sua data;
• a tensão e a corrente atribuídas ao par acoplado, não a cada metade isoladamente.

Um documento que informa marca e série mas não a referência não é verificável, porque os fabricantes costumam vender várias variantes sob o mesmo nome de série, com revestimento de contato e temperatura atribuída diferentes. A revisão mira exatamente esse nível de imprecisão.

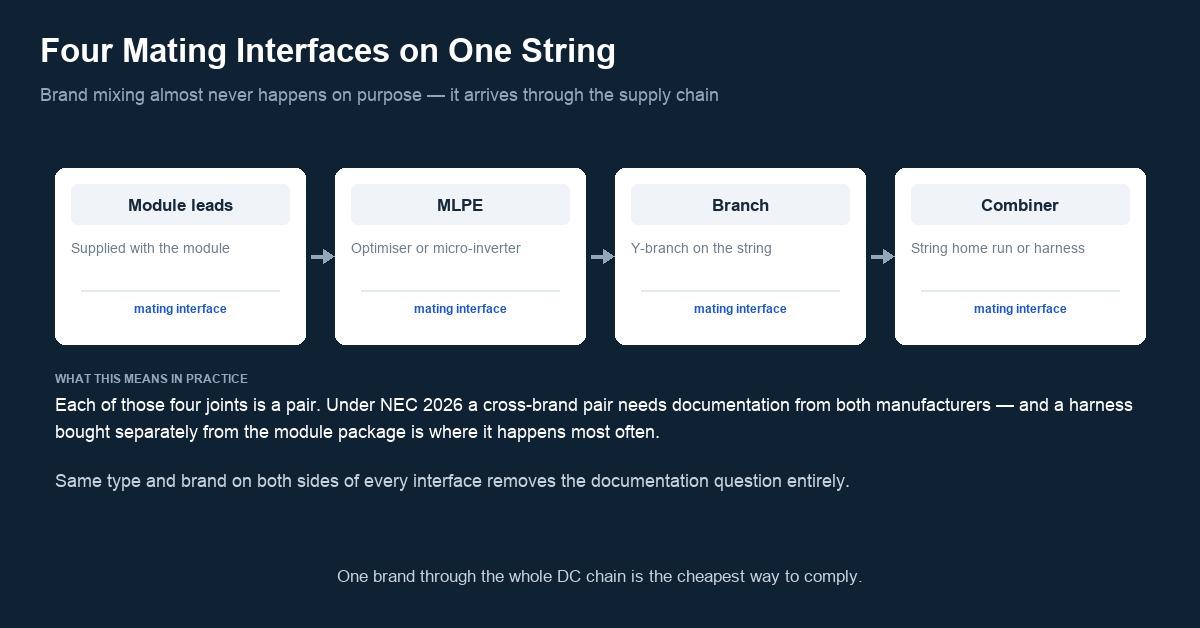

6. Onde a regra pesa mais

Quase ninguém decide misturar marcas de conector. Isso acontece pela cadeia de suprimentos:

• Cabos do módulo. Os módulos chegam com cabos e conectores pré-instalados do fornecedor escolhido pelo fabricante do módulo. Cada prolongamento de string, conector de derivação ou arnês precisa acoplar com esse conector específico.
• Equipamentos MLPE. Otimizadores e microinversores trazem seus próprios cabos. Um string que mistura os conectores do módulo com os do otimizador é um par entre marcas.
• Caixas de junção e arneses. Arneses pré-montados costumam ser comprados separadamente do pacote de módulos, e sair com outra marca de conector é o resultado mais comum — um padrão conhecido da prática de instalação de arneses.
• Ampliações e reparos. Um sistema ampliado três anos após o comissionamento normalmente já não consegue a marca original do conector, ou a obtém com uma referência revisada.

Cada um desses pontos é uma interface de acoplamento, e cada um exige a mesma resposta. A consequência prática é que a marca do conector precisa ser decidida no projeto, não na fase de lista de materiais.

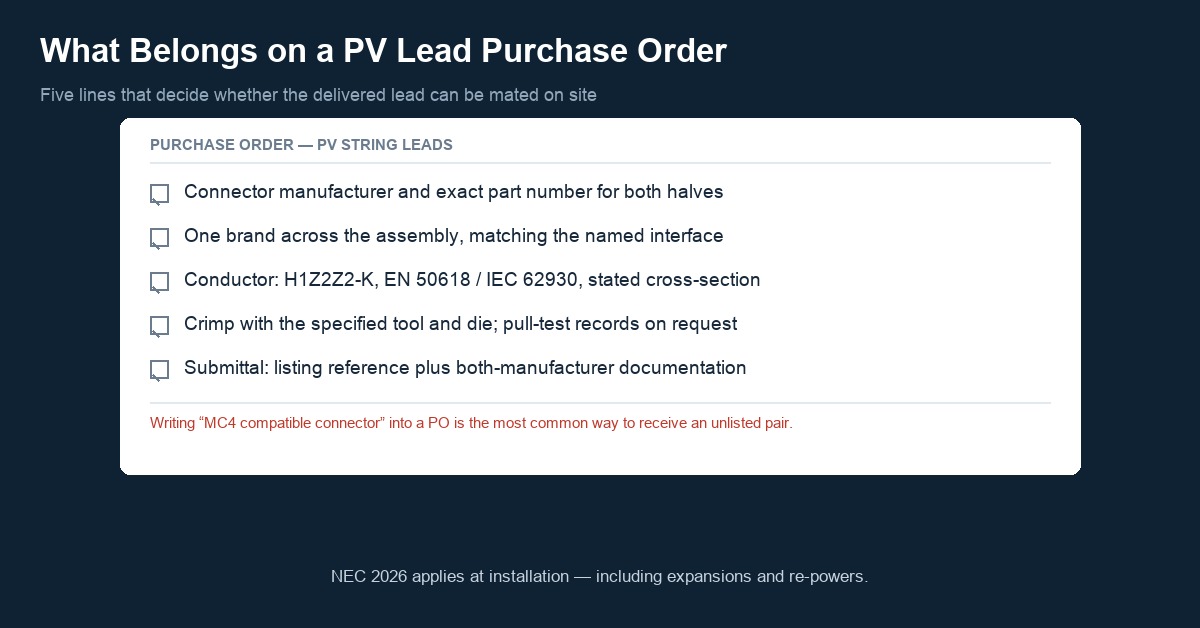

7. O que escrever na ordem de compra

O caminho de conformidade mais barato é também o mais simples: especificar o mesmo tipo e a mesma marca dos dois lados de cada par acoplado. Quando sai uma ordem de compra de cabos de string, arneses ou conectores de derivação, isto deve constar no item:

• fabricante e referência exata do conector, tanto do plugue quanto da tomada;
• uma cláusula de que o conjunto é fornecido com uma única marca de conector, compatível com a interface indicada na especificação do projeto;
• seção do condutor e norma do cabo (por exemplo H1Z2Z2-K conforme EN 50618 / IEC 62930, como explicado em Cabo para painéis solares: por que o H1Z2Z2-K é o padrão);
• a exigência de crimpar com a ferramenta especificada pelo fabricante do conector e de fornecer os registros de crimpagem e de ensaio de tração quando solicitados;
• a apresentação da referência do listado e, quando o par for entre marcas, a documentação de interconectabilidade dos dois fabricantes.

Escrever «conector compatível MC4» numa ordem de compra é a forma mais comum de receber um par não listado.

8. O que o inspetor provavelmente vai pedir

Com o NEC 2026, a pergunta do inspetor deixa de ser «são compatíveis?» e passa a ser «quem afirma isso, e posso ver?». Um processo de obra que fecha sem pendências normalmente contém:

• as instruções de instalação do fabricante de cada conector utilizado;
• a referência do listado (número de arquivo UL ou equivalente) de cada conector;
• para qualquer par entre marcas, a documentação de interconectabilidade dos dois fabricantes;
• uma lista as-built associando cada interface de acoplamento às duas referências que se encontram nela;
• os registros da ferramenta de crimpagem e, quando houver regime de ensaio de tração especificado, os resultados.

Vale lembrar que a adoção não é uniforme. Estados e municípios adotam as edições do NEC em calendários próprios, e muitas jurisdições ainda aplicam a edição de 2020 ou a de 2023. Confirme qual edição a autoridade competente adotou antes de tratar esta revisão como obrigatória, e note que mesmo numa jurisdição com o NEC 2023 o artigo 110.3(B) já exige instalar os equipamentos conforme seu listado e as instruções do fabricante.

9. Instalações existentes e estoque antigo

A revisão se aplica na instalação, não retroativamente a sistemas já comissionados. Mas duas situações merecem atenção:

Ampliações e repotencializações. Acrescentar strings a um sistema existente cria novas interfaces de acoplamento. Se a marca original não estiver mais disponível, o projeto terá de encontrar o equivalente documentado ou substituir as metades no lado existente, o que significa recrimpar os cabos existentes, e não apenas comprar conectores diferentes.

Estoque em almoxarifado. Material comprado sob a descrição genérica «compatível MC4» não traz a documentação que a edição 2026 pede. Esse estoque continua utilizável nas interfaces para as quais possa ser documentado; não é substituto universal. Separar o estoque por referência, e não por família, é o primeiro passo prático.

10. Fora das jurisdições do NEC

Nenhum código de instalação baseado em IEC tem equivalente direto de «documentado pelos dois fabricantes». A IEC 62852 avalia o conector como um sistema, e a direção do comitê é de maior restrição, não menor: o rascunho da segunda edição acrescenta o requisito de que um acoplador FV não seja interconectado com um conector fotovoltaico normalizado, a menos que o produto atenda às duas normas. O que um especificador europeu ou brasileiro tira da mudança do NEC não é uma regra a seguir, mas um sinal de para onde o setor caminha e um modelo útil do que exigir de fornecedores em qualquer mercado. Nossa análise de compatibilidade entre conectores FV cobre a parte mecânica e de certificação da mesma questão.

11. Resumo prático

Três ações cobrem a maior parte da exposição:

• Definir a marca do conector na fase de projeto e mantê-la nos cabos do módulo, nos equipamentos MLPE, nos arneses, nos conectores de derivação e nas entradas da caixa de junção.
• Escrever as referências exatas em cada ordem de compra e exigir que a interface de acoplamento seja nomeada.
• Quando um par entre marcas for inevitável, obter a documentação dos dois fabricantes antes da instalação e arquivá-la com a documentação as-built, não depois de a inspeção reprovar.

Manter uma única marca de conector numa obra custa pouco. Recrimpar uma instalação após uma inspeção reprovada, ou localizar uma junta intermitente de alta resistência num string já em operação, custa bem mais.

Perguntas frequentes

O NEC 2026 proíbe misturar marcas de conector?

Não. A revisão não proíbe o acoplamento entre marcas; muda quem precisa documentá-lo. Quando os conectores de acoplamento não são do mesmo tipo e marca, eles devem ser listados e identificados para a interconectabilidade conforme a documentação dos dois fabricantes. Como esses listados duplos são raros na prática, o caminho viável é usar o mesmo tipo e marca dos dois lados.

«Compatível MC4» basta para atender à 690.33(C)?

Não. «Compatível MC4» descreve uma família mecânica, não um listado. O listado é emitido por um laboratório de ensaio reconhecido frente à UL 6703 e nomeia um produto específico. Uma afirmação genérica de compatibilidade de um único fabricante não atende à redação de 2026, que exige documentação dos dois fabricantes do par.

É preciso também que os graus IP coincidam?

Coincidir os graus IP não estabelece interconectabilidade. A proteção contra ingresso é avaliada com o conector acoplado à sua contraparte designada; a geometria da vedação, a posição do O-ring e a compressão variam entre fabricantes. Um par misto pode ter graus IP idênticos nas fichas e não vedar corretamente quando acoplado.

Qual edição do NEC se aplica ao meu projeto?

A que a autoridade competente adotou. As edições do NEC são adotadas em nível estadual e municipal em calendários diferentes, então uma mudança de 2026 pode ainda não ser exigível numa jurisdição específica. Confirme a edição adotada com a autoridade competente antes de tratar a revisão como obrigatória.

Isso afeta conectores já instalados?

Revisões de código se aplicam na instalação, não retroativamente. O risco prático está em ampliações, repotencializações e reparos, em que novas interfaces de acoplamento são criadas sobre um sistema existente e a marca ou a referência original pode já não estar disponível.

Referências

1. NFPA 70, National Electrical Code, edições 2023 e 2026, 690.33(C) Tipo — nfpa.org (acesso on-line gratuito à edição vigente)
2. UL 6703, Connectors for Use in Photovoltaic Systems — norma de produto da UL Solutions que define a avaliação de interconectabilidade
3. Processo de mudança de código e comentário técnico sobre a revisão de 690.33(C) de 2026, material de educação continuada da Electrical License Renewal, 2026
4. IEC 62852 ED2, PV coupler for DC-application in photovoltaic systems — Safety requirements and tests; CDV circulado em 2026-10-16 (documento IEC TC 82 82/2690/CDV)
5. Treasol, Compatibilidade de conectores FV: pode-se misturar marcas?
6. Treasol, A qualidade ruim de conectores FV pode causar incêndios?

Revisado pela equipe técnica da Treasun New Energy. Os dados de produto neste artigo refletem os valores publicados na data da redação; confirme sempre a ficha técnica vigente da referência exata.
