Um conector de fusível em linha FV é um corpo de conector com um elo fusível gPV integrado, instalado em série com um string de módulos no lado CC de um arranjo. Ele abre o circuito quando a corrente reversa de strings em paralelo, um curto interno ou uma falta para a terra levaria corrente por condutores que nunca foram dimensionados para ela. Quatro parâmetros definem a peça: tensão nominal (1000 V ou 1500 V CC), corrente nominal (definida pela seção do condutor e pelo esquema de certificação), grau de proteção (IP67 ou IP68) e resistência de contato (0,5 mΩ ou menos quando nova).

1. O que o fusível realmente protege

Um módulo FV é uma fonte de corrente, não de tensão. Sua saída não cai quando aparece uma falha; ele continua empurrando a corrente que a irradiância permitir. É por isso que um string com falha é perigoso de um modo que um circuito CA com falha não é.

Tome dez strings de 12 A de Isc em paralelo em um barramento de caixa de combinação, com um string em curto dentro de um módulo. Os outros nove strings não sabem da falha. Eles injetam cerca de 108 A no caminho da falha, e essa corrente passa por cabo e conectores dimensionados para cerca de 19 A. Nada no próprio string a limita. O fusível em linha é o único dispositivo nesse caminho cuja função é abrir antes que a isolação falhe.

Quando apenas um ou dois strings chegam ao mesmo MPPT, a corrente reversa disponível é limitada pela própria corrente de curto-circuito do string saudável, e o fusível por string normalmente é dispensado. A partir de três strings em paralelo, cada string precisa de seu próprio dispositivo de proteção contra sobrecorrente (NEC 690.9(A)).

A tabela de decisão para esse limite, e a comparação entre os três tamanhos de corpo F4C e as classes de tensão, está em um artigo separado sobre seleção de conector de fusível solar. Esta página fica no lado elétrico e mecânico: como dimensionar o fusível, como terminar o conector e o que faz um falhar em serviço.

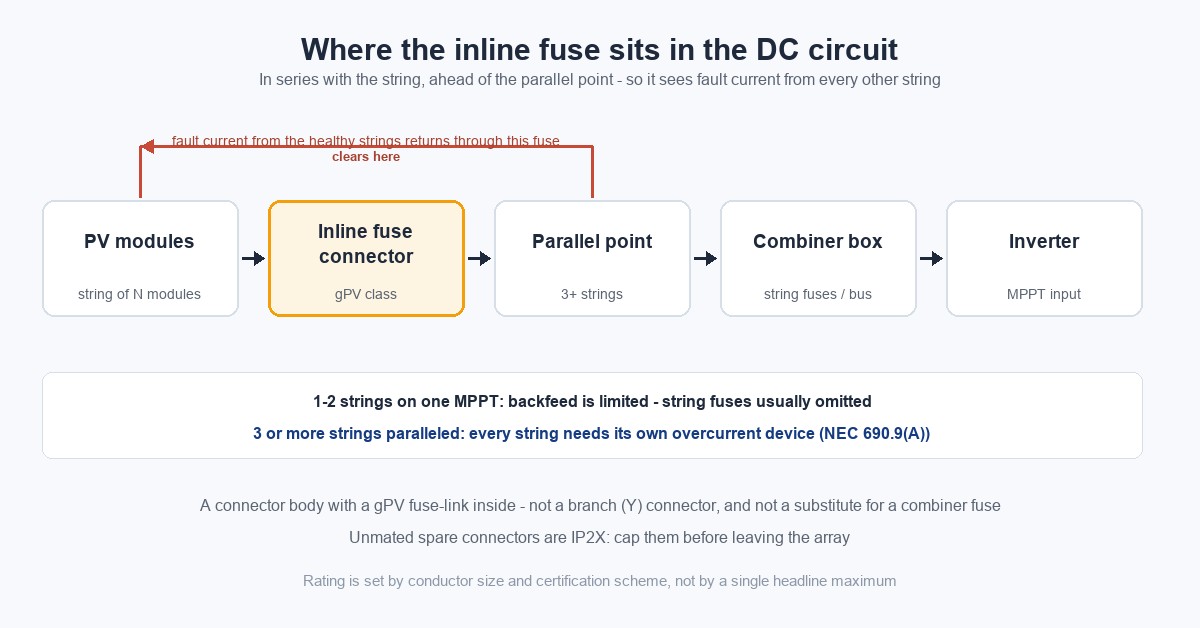

Posição do conector de fusível em linha FV em um string de 1500 V CC: módulos FV, conector de fusível gPV em linha, ponto de paralelismo, caixa de combinação e inversor, com a corrente de falha retornando pelo fusível
Figura 1 — O fusível fica em série com o string, antes do ponto de paralelismo. A corrente de falha dos strings saudáveis tem de passar por ele antes de chegar à falha.

2. Tensões e correntes nominais: atreladas à seção do condutor

A capacidade de condução de corrente de um conector não é um número isolado. Ela é fixada pela seção que ele termina e pelo esquema de certificação sob o qual a peça é listada, porque os regimes de ensaio IEC e UL usam tabelas de condutores e limites de elevação de temperatura diferentes. Dados publicados para o Stäubli MC4-Evo 2, produto de referência dessa classe:

EsquemaCondutorCorrente nominalTensão nominal
IEC 628524 mm²45 ACC 1500 V
IEC 628526 mm²53 ACC 1500 V
UL 670312 AWG35 ACC 1500 V
UL 670310 AWG50 ACC 1500 V

Duas leituras decorrem dessa tabela. Primeiro, um número de destaque como "1500 V / 65 A" para um conector de fusível em linha genérico fica acima do que esta classe de produto é ensaiada, e normalmente remete a uma folha de marketing e não a um relatório de ensaio. Segundo, o mesmo conector conduz 45 A ou 35 A conforme o esquema sob o qual o projeto é inspecionado — portanto, o valor nominal precisa ser citado junto com o condutor e o mercado.

Conjuntos de conector com fusível seguem a mesma lógica. A linha de conectores com fusível solar separa corpos de 1500 V CC para elos de 10,3×85 mm de corpos de 1000/1100 V para elos de 10,3×38 mm, e a classe de tensão é uma propriedade do conjunto, não algo que o instalador seleciona na bancada.

3. Dimensionamento do fusível: 1,56 × Isc, não 1,25 × Isc

É aqui que o dimensionamento mais erra. Os dois multiplicadores são sequenciais, não alternativos: aplicar apenas o primeiro deixa o fusível abaixo do mínimo normativo.

  1. NEC 690.8(A)(1) define a corrente máxima do circuito em Isc × 1,25, porque a irradiância acima da condição padrão de ensaio de 1000 W/m² pode elevar a corrente do string acima do valor de placa.
  2. NEC 690.9(B) exige que o dispositivo de proteção contra sobrecorrente seja dimensionado para não menos que 125 % dessa corrente, porque um string FV conduz corrente por mais de três horas seguidas e os dispositivos padrão são dimensionados para 80 % de carga contínua.

Combinados: I_fusível ≥ Isc × 1,56, arredondado para o próximo valor nominal padrão da NEC 240.6(A) — 15, 20, 25, 30, 35, 40 A e acima.

Exemplo numérico. Um módulo com Isc = 10,18 A e valor máximo de fusível em série da placa de 20 A. 10,18 × 1,56 = 15,88 A, que arredonda para 20 A. Esse valor também fica exatamente no teto da placa, então o string está em conformidade. Se o cálculo tivesse chegado a 25 A, o módulo seria a restrição determinante e o arranjo precisaria de outro comprimento de string ou de um módulo com valor de série mais alto.

Três restrições governam o resultado:

  • O valor máximo de fusível em série da placa é um teto, não uma meta. Ultrapassá-lo anula a garantia do módulo e, mais importante, significa que o fusível deixa de proteger a fiação interna do módulo.
  • O derating por temperatura se aplica. Os valores nominais dos fusíveis são referenciados a 25 °C. Uma caixa de combinação no verão opera a 50–70 °C, então a corrente utilizável a 60 °C é 85 % do valor de placa — um fusível de 20 A se comporta como um de 17 A. Um string que estava no limite a 25 °C vai queimar por atuação indevida em julho.
  • O elo precisa ser classe gPV conforme IEC 60269-6, ou listado conforme UL 2579. Fusíveis CA, classe RK5, classe H e elos aM não são aceitáveis, porque um arco CC não tem passagem por zero e um dispositivo que depende da reversão de corrente para extinguir o arco continuará conduzindo dentro do seu porta-fusível.

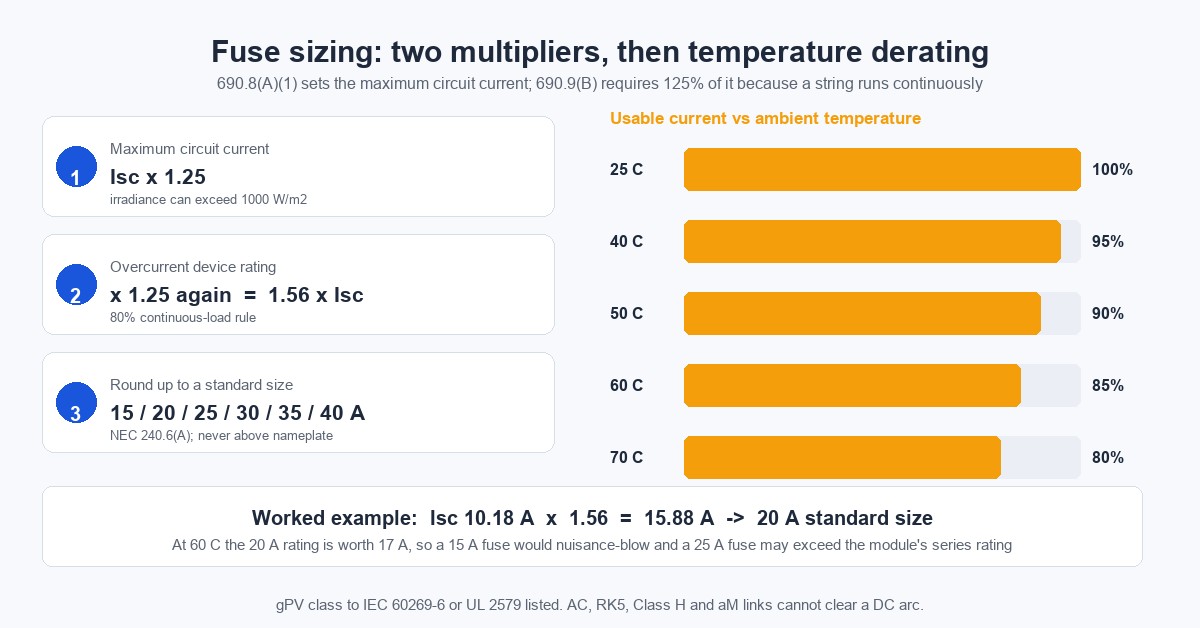

Dimensionamento do fusível de string FV: multiplicadores da NEC 690.8 e 690.9 resultando em 1,56 vez Isc, arredondados para um valor nominal padrão, com derating da corrente utilizável de 100 % a 25 °C para 80 % a 70 °C
Figura 2 — Os dois multiplicadores se compõem antes do arredondamento, e o tamanho padrão resultante ainda precisa suportar a temperatura do invólucro.

4. O IP68 só se aplica quando acoplado

CondiçãoClassificaçãoObservação
Acoplado, mesma marca, corretamente crimpadoIP68 (1 m, 168 h); alguns tipos também declaram IP65IEC 60529
Não acopladoIP2XInstale tampas de vedação em qualquer conector deixado aberto ao tempo

A vedação vem dos O-rings integrados e das vedações de silicone do conector, mais um prensa-cabo apertado no torque especificado. Não vem de tubo termorretrátil. O termorretrátil não é qualificado para 25 anos de exposição a UV ao tempo, não pode ser inspecionado depois de aplicado e, aplicado sobre um prensa-cabo, pode prender uma bolsa de água contra a junta em vez de vedá-la.

A distinção importa na entrega da instalação. Um string sobressalente deixado sem terminação em um telhado, com o corpo do conector aberto, está em IP2X. A água entra, o contato estanhado oxida ao longo de uma estação, e a resistência sobe antes mesmo de o arranjo ser comissionado. As tampas de vedação custam quase nada e são a medida de confiabilidade mais barata do canteiro. Para a interface em si, consulte a página do conector compatível com MC4.

5. Capacidade de condução de corrente e derating

A corrente nominal é definida para condições declaradas de ambiente e instalação. Aplique derating quando qualquer um dos itens a seguir se aplicar:

  • a temperatura ambiente excede a faixa de referência — tipicamente −40 a +85 °C, com temperatura limite superior em torno de 115 °C no contato;
  • os cabos são agrupados, passados por eletroduto ou lançados em leito com ventilação restrita;
  • o percurso passa por eletroduto metálico de telhado, onde as temperaturas internas ultrapassam 70 °C no verão;
  • o local está em altitude, onde o ar rarefeito reduz o resfriamento por convecção.

A falha comum aqui não é um cálculo errado, mas um cálculo ausente. Um string de 6 mm² selecionado a 53 A na bancada, instalado em eletroduto agrupado em um telhado escuro, deixa de ser uma conexão de 53 A. Onde a instalação não pode ser alterada, sobe-se uma seção de condutor.

6. Resistência de contato e elevação de temperatura

CondiçãoResistência de contato
Contato multiponto premium, novoabaixo de 0,2 mΩ
Genérico compatível com MC4, novo0,5 mΩ ou menos
Aceitável em serviço1 mΩ ou menos
Defeito — substitua a juntaacima de 5 mΩ

O aquecimento segue P = I²R. Uma corrente de string de 8 A através de uma junta defeituosa de 50 mΩ dissipa cerca de 3,2 W em uma área de contato de poucos milímetros — o suficiente para levar a temperatura local acima de 150 °C e fundir o invólucro.

O calor acelera a oxidação, a oxidação aumenta a resistência, e o ciclo se reforça. Esse é o caminho físico de um conector que aparece levemente quente em uma inspeção termográfica até um que queima um ano depois. Também explica por que a primeira inspeção importa mais que a décima: o defeito é barato de encontrar a 1 mΩ e impossível de reparar a 50 mΩ.

A disciplina de medição faz parte da especificação. Um multímetro de dois fios inclui a resistência das próprias pontas e cabos de prova, que é da mesma ordem de grandeza do valor medido, então não serve para validar uma junta em miliohm. Use o método de quatro fios (Kelvin) e registre a leitura vinculada ao string e à temperatura ambiente.

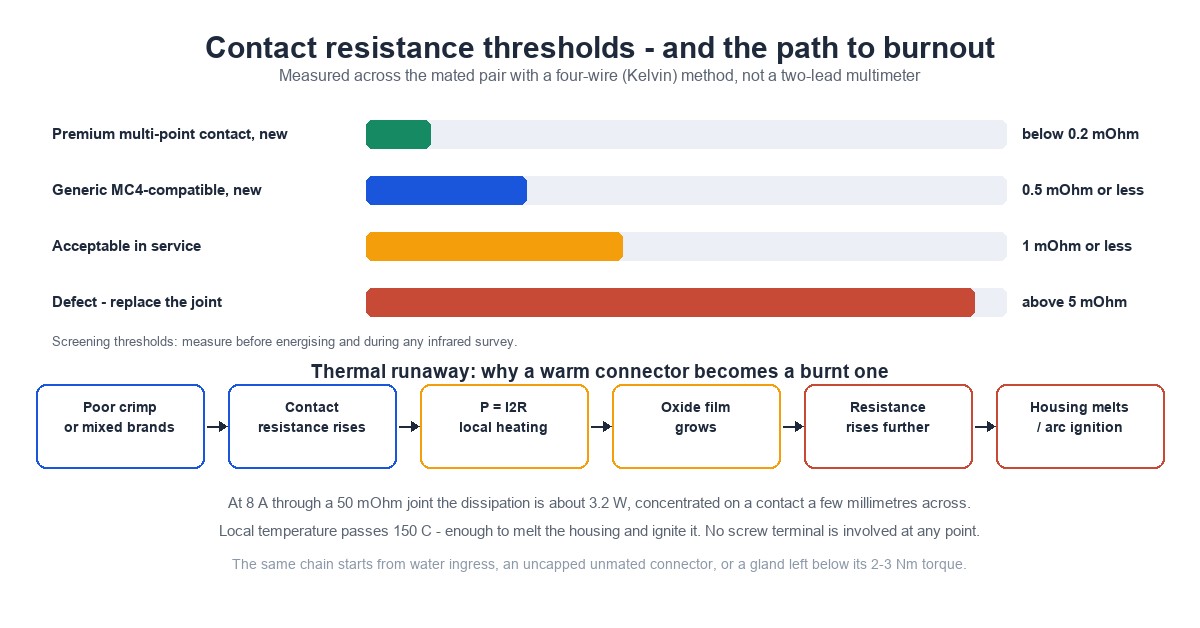

Limites de resistência de contato de conectores FV, de abaixo de 0,2 a acima de 5 miliohm, e a cadeia de fuga térmica desde a crimpagem ruim até a fusão do invólucro
Figura 3 — Limites de resistência de contato e o ciclo de realimentação por trás deles. Cada etapa da cadeia é uma condição mensurável, não uma história de desgaste.

7. Crimpagem: o passo que decide a vida útil

Os conectores da família MC4 não usam terminais parafusados. Não há bloco de terminais, parafuso de fixação nem etapa com chave de fenda em nenhum ponto da montagem. A sequência é:

  1. Decape no comprimento do fabricante — tipicamente 13–15 mm de condutor e 50–60 mm de capa externa. Tanto o decapeamento excessivo quanto o insuficiente causam falhas: condutor exposto demais e os fios se abrem dentro do contato; de menos e o contato é crimpado sobre o isolamento.
  2. Crimpe com um alicate de crimpagem de catraca e uma matriz de crimpagem compatível com o contato e com a seção do condutor (IEC 60352-2). A catraca não libera antes de completar todo o ciclo de crimpagem, e é esse o motivo de usá-la. Alicates comuns, chaves de pressão e matrizes incompatíveis produzem uma junta mecanicamente firme e eletricamente ruim.
  3. Insira e trave o contato até que ele assente com um clique audível, depois verifique a retenção puxando. O ensaio de tipo da IEC 62852 exige retenção de cabo de 50 N; a amostragem em campo costuma aplicar 310 N.
  4. Aperte o prensa-cabo a 2–3 N·m com torquímetro. Aperto manual não é especificação, e torque excessivo danifica a vedação que ele deveria proteger.
  5. Nunca conecte nem desconecte sob carga. Um arco CC não se extingue sozinho na passagem por zero, porque não existe passagem por zero.

A consistência de marca pertence à mesma lista. Os conectores são certificados como sistema acoplado, e a mistura de marcas é proibida pela NEC 690.33 e pela UL 6703; a Stäubli declara explicitamente que sua certificação não cobre o acoplamento com outras marcas. A interface mecânica pode parecer idêntica, mas geometria de contato, tolerância e força de mola diferem em frações de milímetro — exatamente a escala em que a resistência de contato é decidida.

A Treasol fabrica sua linha de conexão CC conforme esses requisitos. O conector de cabo CN4U-C e o conector de painel CN4U-P são compatíveis com MC4 e classificados para sistemas de 1500 V, e se combinam com o cabo FV H1Z2Z2-K fabricado conforme EN 50618 / IEC 62930. Termine-os com matriz compatível e ferramenta de catraca; uma matriz incompatível não produz crimpagem estanque a gases.

8. Modos de falha e o que causa a queima

Modo de falhaCausa diretaConsequência
Crimpagem ruimFerramenta sem catraca, matriz incompatível, comprimento de decapeamento erradoResistência de contato crescente, superaquecimento local, invólucro fundido
Acoplamento entre marcasGeometria de contato, tolerância e força de mola incompatíveisÁrea de contato reduzida, superaquecimento, entrada de água
Arco CCDesconexão sob carga, junta frouxa, isolação danificadaO arco não se extingue; incêndio
Entrada de águaPrensa-cabo abaixo do torque, vedação envelhecida, conector não acoplado sem tampaCorrosão eletroquímica, resistência crescente
Fusível erradoElo CA ou aM, valor nominal subdimensionado, sem derating por temperaturaNão atua, ou atuação indevida
Envelhecimento do materialInvólucro não estabilizado a UV, temperatura alta sustentadaTrincas, descoloração, perda de isolação

Os dados de campo publicados sustentam esse ranking. Falhas relacionadas a conectores respondem por 12 %–29 % dos incêndios FV nos relatórios europeus de bancabilidade; 24 % dos 180 incêndios FV registrados na Alemanha entre 1995 e 2012 tiveram origem em conectores; e uma análise da NREL publicada em 2024, cobrindo 837 usinas e mais de 50.000 chamados de manutenção, constatou que uma única falha de conector pode tirar um string inteiro de operação, com parada mediana de 191 horas.

Esses números merecem ser citados com suas ressalvas. Vêm de populações diferentes, usam denominadores diferentes, e nenhum deles isola conectores de fusível em linha da população mais ampla de conectores. O que eles estabelecem é a ordem de grandeza: falhas de conector não são um problema estético, e o tempo de parada que causam é medido em dias.

9. Verificações de instalação e manutenção

EtapaAçãoCritério de aceitação
ProjetoDimensionar o fusível gPV em 1,56 × Isc e aplicar derating por temperaturaDentro do máximo da placa do módulo
MontagemCrimpagem com catraca e matriz compatível; ensaios de retenção por amostragem50 N no ensaio de tipo / 310 N em campo
MontagemTorque do prensa-cabo2–3 N·m
Antes de energizarResistência de contato por quatro fios, resistência de isolação, polaridade1 mΩ ou menos
RotinaInspeção visual anual mais termografiaQualquer anomalia de temperatura em string investigada
Locais severosInspeção semestralCosteiro, desértico, alta poluição

Limpe contatos e invólucros com álcool isopropílico e escova macia, e deixe a junta secar completamente antes de remontar. Um invólucro com trinca, descoloração ou marca de fusão é substituído, não reparado. Não há reparo em campo para um conector que já arqueou — o dano está dentro do contato, onde não pode ser visto.

10. Referência rápida de seleção

AplicaçãoEspecificação
Residencial, até 2 strings por MPPT1000 V, 4 mm²; fusíveis de string geralmente dispensados
Residencial e C&I, 3+ strings1500 V, 4–6 mm²; fusível gPV de 15–30 A por string
Usina no solo, lançamentos longos1500 V, 6–10 mm²; fusível em 1,56 × Isc
Costeiro, névoa salinaContatos de cobre estanhado, IP68, resistência a amônia (por exemplo, TÜV 2 PfG 1911)
Desértico, alta temperaturaCondutor maior ou corrente com derating; invólucro UL94 V-0

O tamanho do corpo segue o elo, não o telhado. Os F4C-200-1085 e F4C-201-1085 recebem elos de 10,3×85 mm e são classificados para 1500 V CC / 1–30 A; o F4C-212-1038 recebe elo de 10,3×38 mm e é classificado para 1000/1100 V. Combine o corpo com a tensão do sistema primeiro, depois selecione a corrente do elo a partir do cálculo acima. Onde o arranjo alimenta várias caixas de combinação em um site grande, a página de fabricação de conectores cobre o lado de montagem e ensaio.

FAQ

Como dimensiono o fusível de um conector de fusível em linha FV?

Conforme NEC 690.8(A)(1) e 690.9(B), I_fusível é no mínimo Isc × 1,56, arredondado para o próximo valor padrão da NEC 240.6(A). Não pode exceder o valor máximo de fusível em série do módulo e precisa de derating para a temperatura real do invólucro.

Posso usar um fusível CA padrão em um string FV?

Não. A corrente CC não tem passagem por zero, então um fusível classificado para CA não extingue o arco de forma confiável e pode sustentá-lo dentro do porta-fusível. Use elos fusíveis gPV conforme IEC 60269-6 ou dispositivos listados conforme UL 2579.

Qual resistência de contato é aceitável para um conector MC4?

Conectores novos ficam tipicamente em 0,5 mΩ ou menos, com projetos multiponto premium abaixo de 0,2 mΩ. Em serviço, 1 mΩ ou menos é aceitável; acima de 5 mΩ a junta está defeituosa e deve ser substituída. Meça pelo método de quatro fios.

Conectores MC4 de marcas diferentes podem ser acoplados?

Não. A NEC 690.33 e a UL 6703 exigem que os conectores sejam usados dentro de sua combinação de acoplamento certificada, e a Stäubli declara que sua certificação não cobre o acoplamento com outras marcas. O acoplamento entre marcas é uma das principais causas de falhas em campo.

IP68 significa que o conector pode ficar submerso permanentemente?

Não. O IP68, por exemplo 1 m por 168 h, aplica-se apenas na condição acoplada, com marca compatível e prensa-cabo corretamente crimpado e torqueado. Conectores não acoplados são IP2X e precisam de tampas de vedação ao tempo.

Com que frequência os conectores FV devem ser inspecionados?

A prática comum é uma inspeção visual anual combinada com termografia. Locais costeiros, desérticos e de alta poluição justificam verificações semestrais ou trimestrais. Qualquer anomalia de temperatura dentro de um string exige investigação imediata.

Por que os conectores FV queimam?

O mecanismo é o aquecimento P = I²R seguido de fuga térmica. Uma crimpagem ruim, o acoplamento entre marcas, a corrosão por entrada de água ou um arco produzido pela desconexão sob carga elevam uma resistência de nível de miliohm a um ponto quente bem acima de 150 °C, que funde o invólucro e pode incendiá-lo.

Referências

  • IEC 62852:2014+Amd.1:2020 — Conectores para aplicação CC em sistemas fotovoltaicos: requisitos de segurança e ensaios
  • UL 6703 — Conectores para uso em sistemas fotovoltaicos
  • IEC 60269-6 — Fusíveis de baixa tensão: requisitos suplementares para elos fusíveis destinados à proteção de sistemas de energia solar fotovoltaica (gPV)
  • UL 2579 — Fusíveis de baixa tensão para sistemas fotovoltaicos
  • IEC 60529 — Graus de proteção proporcionados por invólucros (código IP)
  • IEC 60352-2 — Conexões sem solda: conexões crimpadas
  • IEC 62446-1 — Sistemas FV: requisitos para ensaios, documentação e manutenção
  • IEC 60364-7-712 — Instalações elétricas de baixa tensão: sistemas de alimentação FV
  • IEC 62548 — Arranjos fotovoltaicos: requisitos de projeto
  • IEC TS 63126 — Ensaios e classificação de temperatura
  • NEC Artigos 690.8, 690.9, 690.33 e 240.6(A) — NFPA 70
  • TÜV Rheinland 2 PfG 1911/03.2011 — resistência a amônia para conectores FV
  • UL 94 — classificação de inflamabilidade de materiais plásticos
  • Folhas de dados Stäubli MC4-Evo 2 (PV-KST4/6I-UR): IEC 62852 CC 1500 V / 45 A (4 mm²), 53 A (6 mm²); UL 6703 35 A (12 AWG), 50 A (10 AWG); resistência de contato abaixo de 0,2 mΩ; IP65/IP68 (1 m, 168 h) acoplado, IP2X não acoplado; −40 a +85 °C
  • NREL (2024) — análise de operação e manutenção em 837 usinas e mais de 50.000 chamados; parada mediana de 191 horas por falha de conector
  • IEA PVPS Task 13 — confiabilidade de módulos e sistemas FV, falhas de conectores em campo

Preparado por Treasun New Energy Technology Co., Ltd — fabricante de conectores FV compatíveis com MC4, conectores com fusível, caixas de junção e cabo fotovoltaico H1Z2Z2-K.
